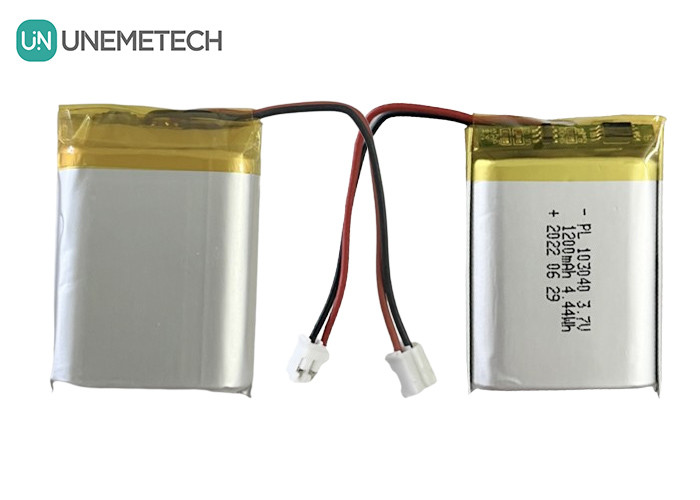

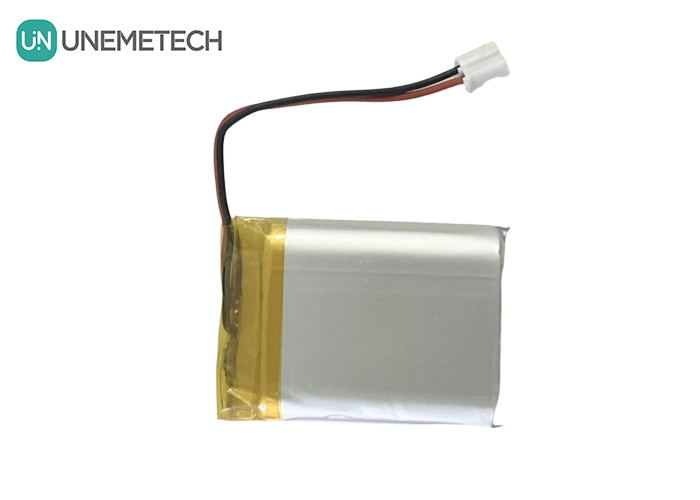

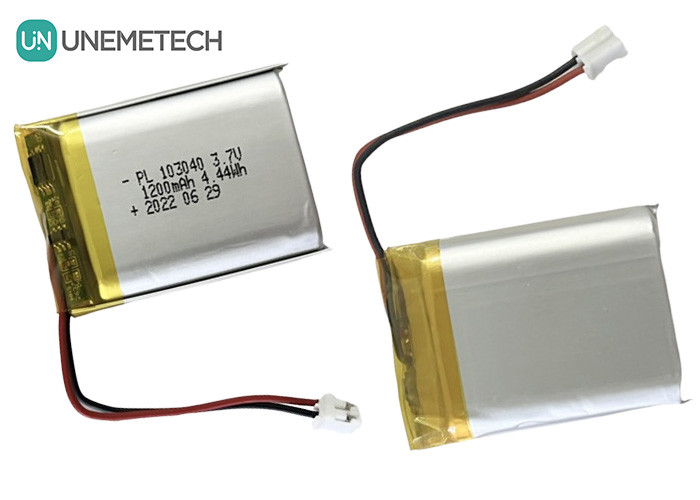

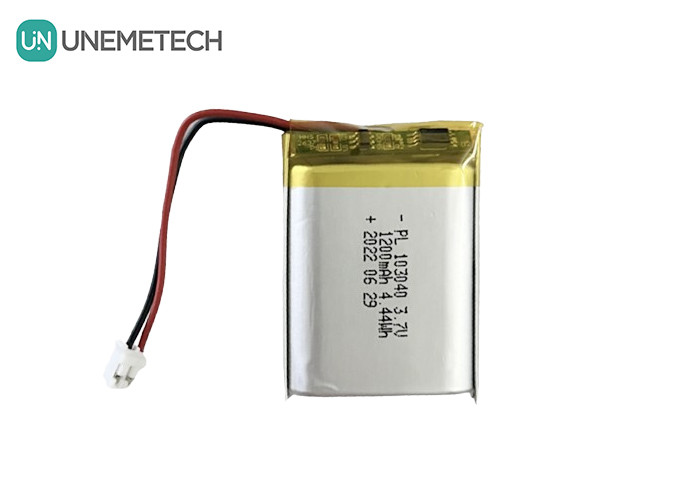

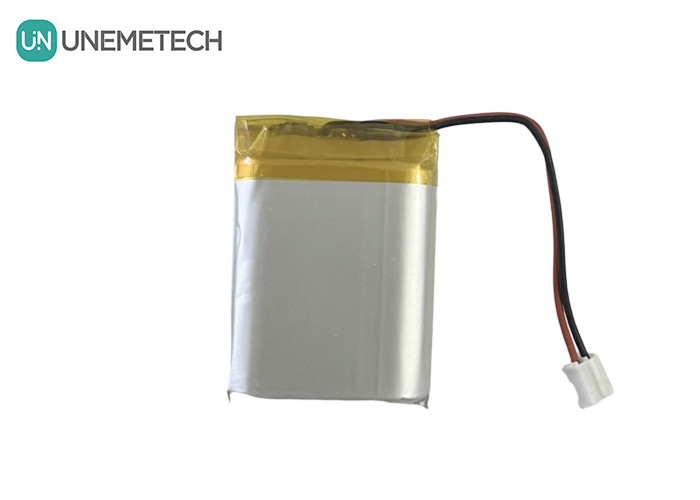

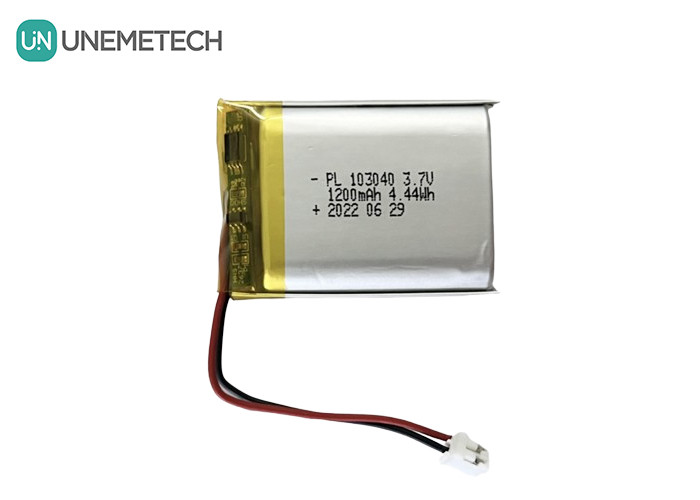

चांदी रिचार्जेबल लिथियम आयन पॉलिमर बैटरी 103040 1200mAh 3.7V ली पो बैटरी UN38.3 और IEC62133 के साथ
लिथियम आयन पॉलिमर बैटरी की विशेषताएं
हम अपनी आवश्यकताओं के अनुसार लिथियम बहुलक बैटरी कोशिकाओं और पैक के सभी प्रकार डिजाइन कर सकते हैं
लंबे चक्र जीवनः 500 से अधिक बार।
अच्छी निर्मित क्षमता और अच्छी स्थिरता।
103040 लिपो बैटरी सेल का चित्र
|
पद |
विवरण |
आयाम |
|
| ए |
सेल टैब लंबाई |
7± 2 मिमी | |
| बी |
सेल टैब पिच |
13± 2 मिमी | |
| सी |
सेल टैब चौड़ाई |
3± 0.2 मिमी | |
| D |
सेल टॉप सीलेंट लंबाई |
4 ± 0.3 मिमी | |
|
टी |
सेल मोटाई अधिकतम. |
प्रारंभिक |
10 मिमी |
| 300 चक्र जीवन के बाद | 10.8 मिमी | ||
| W |
सेल चौड़ाई अधिकतम. |
30 मिमी | |
| H |
सेल ऊंचाई अधिकतम. |
40.5 मिमी | |
103040 लिपो बैटरी का मूल प्रदर्शन
| नहीं. |
पद |
विनिर्देश |
नोट |
| 1 |
नामित क्षमता |
1200 एमएएच |
0.2C डिस्चार्ज |
| 2 |
नाममात्र क्षमता |
1230 एमएएच |
0.2C डिस्चार्ज |
| 3 |
न्यूनतम क्षमता |
1200 एमएएच |
0.2C डिस्चार्ज |
| 4 |
कोशिका वजन |
≈ 21 ग्राम | |
| 5 | सेल का आरंभिक प्रतिबाधा | ≤ 80mΩ |
3.7V AC 1KHz मापा गया |
| 6 |
सामान्य वोल्टेज |
3.7 वी | |
| 7 |
आरंभिक वोल्टेज |
≥3.8V | |
| 8 | सीमित चार्ज वोल्टेज | 4.2 वी |
सीसी चार्ज से सीवी चार्ज का वोल्टेज |
| 9 | मानक प्रभार पद्धति | 0.2C सीसी करंट चार्ज 4.2V तक, फिर सीवी चार्ज जब तक कि करंट 0.01C तक नहीं गिरता | |
| 10 |
कट-ऑफ वोल्टेज |
2.75 वोल्ट |
लोड वोल्टेज जब डिस्चार्ज समाप्त हुआ |
| 11 | मानक चार्जिंग करंट | 240mA (0.2C) |
सीसी चार्ज 4.2 वी तक, फिर सीवी चार्ज तब तक करें जब तक कि वर्तमान 0.01C से कम न हो जाए
|
| 12 | मानक चार्जिंग समय | 6 से 7 घंटे | |
| 13 | तेज चार्जिंग करंट | 600 mA (0.5C) | |
| 14 | तेजी से चार्ज करने का समय | 约3 घंटे | |
| 15 | मानक डिस्चार्जिंग करंट | 240mA (0.2C) |
सीसी डिस्चार्ज 2.75 वी तक
|
| 16 | अधिकतम. डिस्चार्जिंग करंट | 1200 mA (1C) | |
| 17 | परिचालन तापमान सीमा | चार्जिंगः 10° 45°C डिस्चार्जिंगः -20° 60°C | |
| 18 | परिचालन आर्द्रता सीमा | ≤ 90% आरएच | |
103040 लिपो बैटरी पैक का चित्र
|
पद |
विवरण |
आयाम |
|
|
टी |
बैटरी पैक मोटाई अधिकतम. |
प्रारंभिक |
10 मिमी |
| 300 चक्र जीवन के बाद | 10.8 मिमी | ||
| W |
बैटरी पैक अधिकतम चौड़ाई |
30 मिमी | |
| H |
बैटरी पैक ऊंचाई अधिकतम. |
42.5 मिमी | |
| ए |
तार की लंबाई |
60± 3 मिमी | |
|
पैक प्रतिबाधा |
≤ 180mΩ | ||
103040 लिपो बैटरी की पैकेजिंग सूची
| नहीं. | पद | मात्रा | सामग्री | विनिर्देश |
| 1 | UNM103040 | 1 | लिथियम आयन पॉलिमर सेल | 1200mAh |
| 2 | पीसीबी | 1 | फाइबर ग्लास पॉलीमर मिश्रित सर्किट बोर्ड | RoHS पास करें |
| 3 | तार | 2 | पॉलीथीन और तांबा | UL1007 26WG |
| 4 | कनेक्टर | 1 | PH2.0-2 | |
| 5 | पीवीसी | / | / | / |
103040 लिपो बैटरी की विद्युत विशेषताएं
| नहीं. |
पद |
मिन |
प्रकार |
अधिकतम |
इकाई |
| 1 | अतिभार संरक्षण वोल्टेज | 4.230 | 4.280 | 4.330 | वी |
| 2 |
ओवर-चार्ज रिलीज़ वोल्टेज |
4.050 | 4.100 | 4.150 | वी |
| 3 | ओवर-चार्ज संरक्षण देरी का समय | / | 80 | 200 | एमएस |
| 4 | ओवर-डिस्चार्ज सुरक्षा वोल्टेज | 2.300 | 2.400 | 2.500 | वी |
| 5 | ओवर-डिस्चार्ज रिलीज़ वोल्टेज | 2.900 | 3.000 | 3.100 | वी |
| 6 | ओवर-डिस्चार्ज सुरक्षा देरी का समय | / | / | 60 | एमएस |
| 7 | ओवर-करंट संरक्षण | 2.5 | 3.2 | 4.5 | ए |
| 8 |
आंतरिक प्रतिरोध |
/ | / | 65 | mΩ |
| 9 |
ऑपरेशन स्टैटिक करंट |
1.0 | / | 6.0 | μA |
| 10 | वर्तमान खपत ((पावर बंद) | / | / | 0.5 | μA |
| 11 |
शॉर्ट सर्किट सुरक्षा |
उपलब्ध |
|||
| 12 | शॉर्ट सर्किट सुरक्षा देरी का समय | / | / | 600 | μs |
पीसीबी भागों की सूची 103040 लिपो बैटरी
लिथियम आयन पॉलिमर बैटरी अनुप्रयोग
हमारे फायदे
◆ लिपोलिमर बैटरी विनिर्माण और निर्यात में 10 से अधिक वर्षों का अनुभव
◆ पेशेवर अनुसंधान एवं विकास टीम
◆ उत्कृष्ट गुणवत्ता, उन्नत उपकरण और प्रतिस्पर्धी कीमतें
◆ अच्छा पैकेज, सस्ता माल ढुलाई, तेजी से डिलीवरी, बेहतरीन बिक्री के बाद सेवा
◆ OEM / ODM का स्वागत है, हम ग्राहक की आवश्यकताओं को पूरा करने के लिए विभिन्न आकार अनुकूलित कर सकते हैं
◆चार्जिंग और डिस्चार्जिंग का लंबा जीवन चक्र
***कृपया अधिक विस्तृत जानकारी और निःशुल्क नमूने प्राप्त करने के लिए हमसे संपर्क करें***
